RCW1400-400 开口铁芯机

RCW1400-400 开口铁芯机

产品名称:开口铁芯机
产品型号:RCW1400-400
品牌:SUMWIC
钢片宽度:100-400mm
钢片厚度:0.18-0.5mm
最大铁芯外径:Φ1400mm
模具直径:Φ150-1350mm
功率:12KW
产地:东莞


❈主要特征

1) 放料机经电机驱动,材料通过管位,送料机构,剪切装置,弧形导料装置进入卷料主轴,包料带的带动下开始卷绕;铁芯绕制完成后,点焊外层,松开卷绕主轴撑紧装置,吊装取下铁芯。
2) 可加工片料宽度100-400mm,片料厚度 0.18-0.50mm,最大加工外径可达1400mm。
3) 人机界面软件清晰易用,控制系统写有多项自动运算功能,输入基本呎吋数据便可生产。
4) 全机采用世界名牌进口配件,包括德国Siemens西门子伺服控制系统,德国Siemens西门子HMI,台湾世协伺服减速机,台湾Hiwin精密导轨滑块,全机使用欧日进口轴承及其他欧日电器配件等等。

❈机器简介

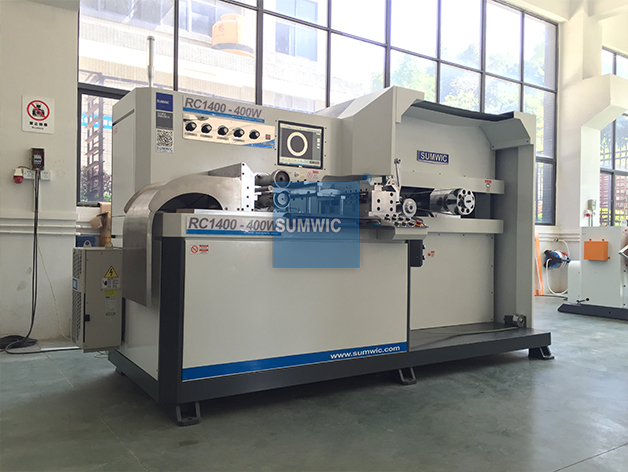

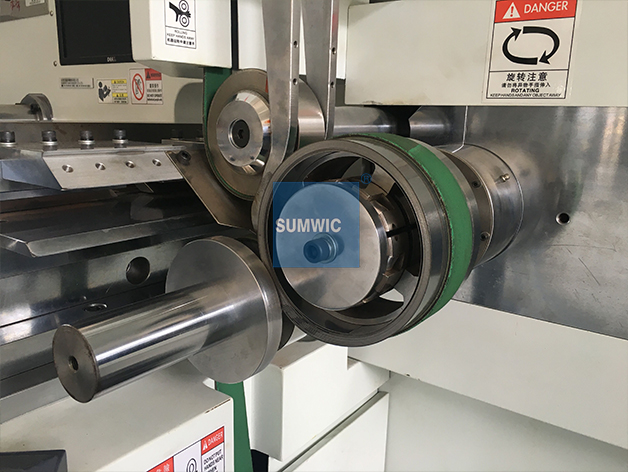

开口铁芯机

RCW系列开口铁芯机是森永公司经过多年的设计,研发,生产及销售的变压器铁芯设备,主要生产开口和环形铁芯。

全机采用世界名牌进口配件,包括德国Siemens西门子伺服控制系统,德国Siemens西门子HMI,台湾世协伺服减速机,台湾Hiwin精密导轨滑块,全机使用欧日进口轴承及其他欧日电器配件等。计算机自动化生产,自动送料,切断,卷绕。可加工片料宽度100-400mm,片料厚度0.18-0.50mm,最大加工直径可达1400mm。

同时,整机自动控制运行平稳、动作灵敏、工作性能可靠、卷绕精度高,是铁芯卷绕的理想设备。


开口铁芯机

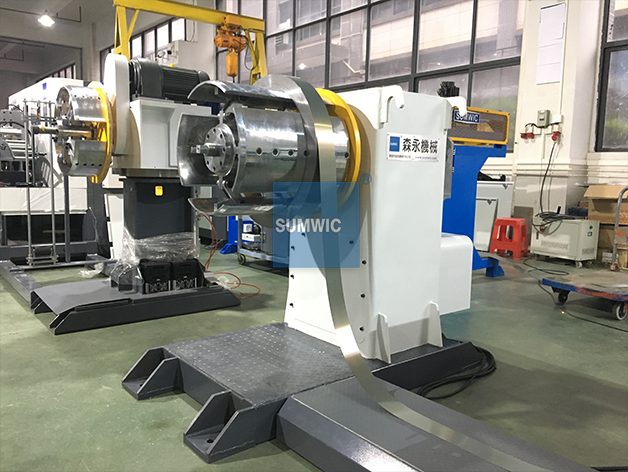

放料机
放料机

自动放料机采用优质钢材制造,动力采用进口马达,其噪音小,功效高.转盘速度可变频调节,可与主机做最好的速度配合。具有正反转功能,方便回收材料.同时,放料机具有电动式涨缩功能,适合不同内径的原材料。

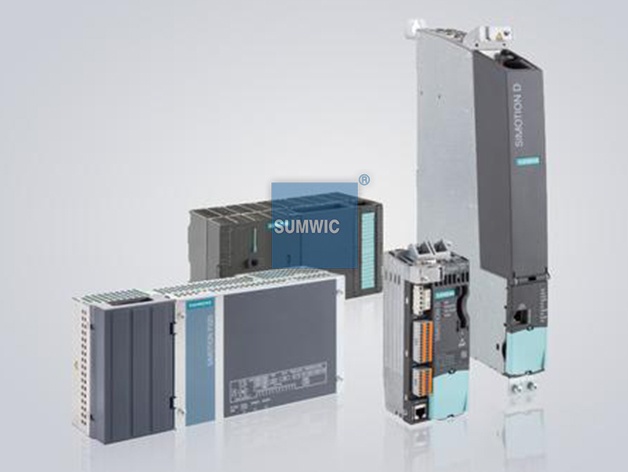

德国西门子控制系统

使用德国西门子工业级运动控制系统,比传统使用的PLC更为强大,无法比拟的运算速度。因内存巨大,功能可以无容量限制的加入软体的更新也是快捷方便。系统为工业级别,可抵受恶劣环境高低温及震动,仍然保持高效能运作。

德国西门子控制系统

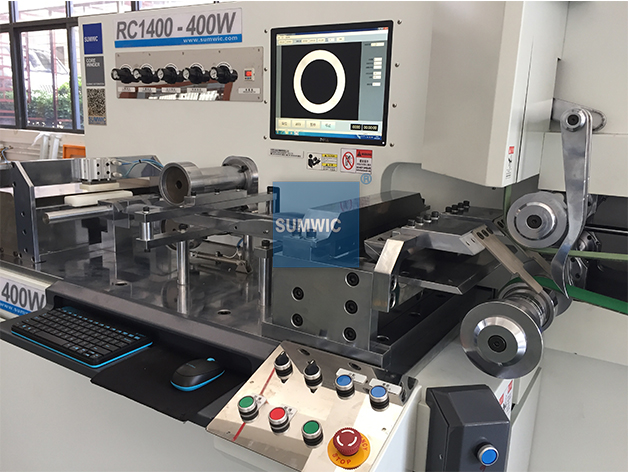

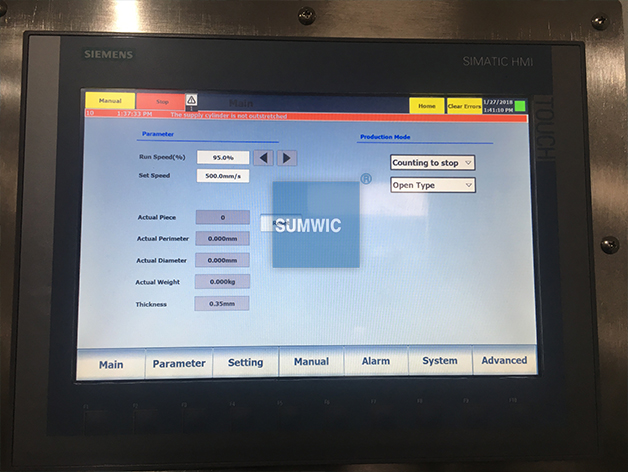

西门子HMI 触摸屏
西门子HMI 触摸屏

使用德国Siemens西门子12寸触摸屏,SIMATIC HMI 面板在各行业的大多数应用中已脱颖而出。这些面板不仅具有创新的设计和卓越的性能,而且还可通过 TIA 博途中的 SIMATIC WinCC 进行组态。其无与伦比的工程组态效率,使客户受益匪浅。各种规格均集成卓越功能,与此同时,创新的图形化用户界面,操作与监控更为直观便捷。

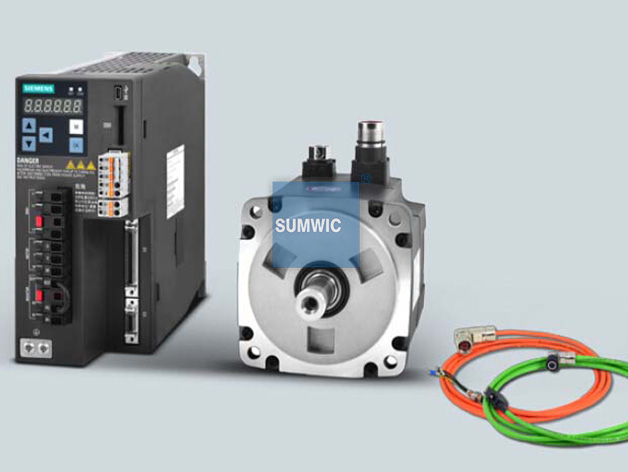

德国西门子伺服马达

西门子伺服系统,在速度与精度大大提升下独立完成以下动作:

第一轴:送料伺服电机 – 配合精密加硬镀铬滚筒把片料准确地送到不同位置加工。

第二轴:剪切伺服电机 – 为切刀提供动力。

第三轴:卷绕伺服电机 – 皮带带动主轴卷料,扭力强大,旋转定位精度高。


德国西门子伺服马达

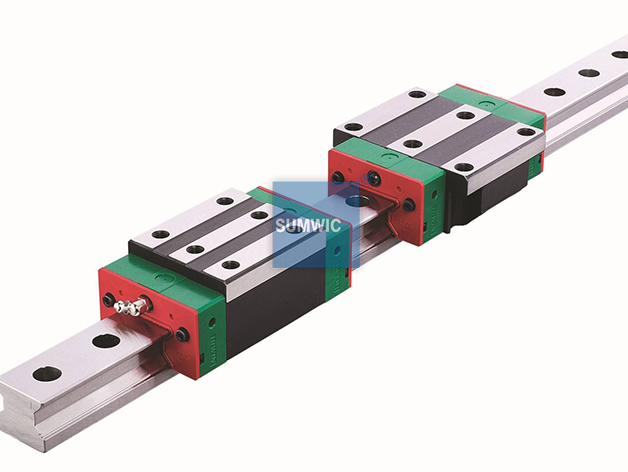

运动组件
运动组件

直线导轨及滑块均是台湾Hiwin(上银)制造,为四列式单圆弧牙型接触直线导轨,具备高刚性、高负荷的特性,同时具备四方向等负载特色、及自动调心的功能, 可吸收安装面的装配误差,得到高精度的诉求。

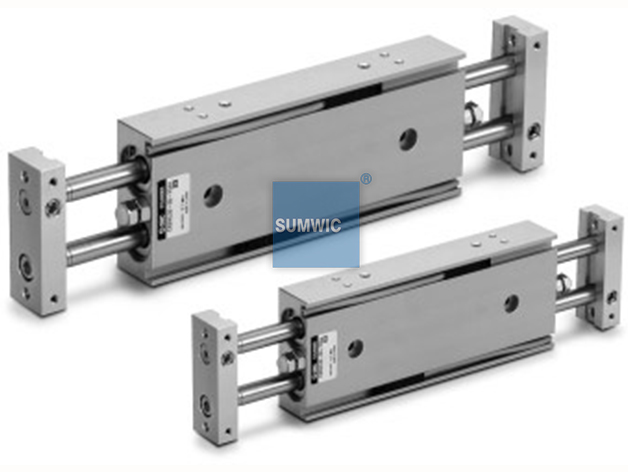

气动组件

全机采用日本SMC气动组件,包括各类气缸、电磁阀、磁传感器、精密调压、隔水加油过滤器、气管及所有接咀等等。

气动组件

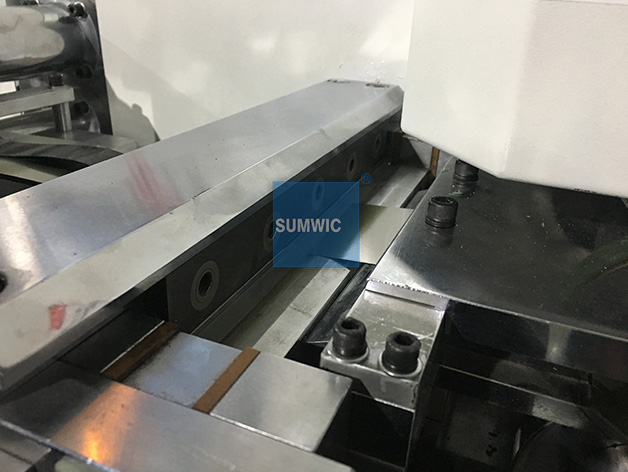

钨钢切刀
钨钢切刀

切断刀选用最好的钨钢合金材料制作,每次刀具研磨之后可保证100万次的剪切。钨钢合金刀具具有很强的耐磨性,相比于其他的高速工具钢更具耐高温性能。刀刃比其他刀具更加锋利,剪片更加整齐美观,而且刀具的耐高温性允许更高的剪切速度。

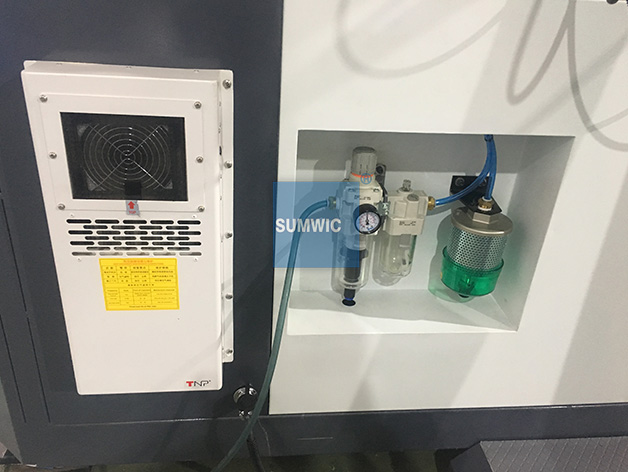

电气专用热交换器

为了减低控制柜内的温度,因此增加了专用的热交换器降温,减慢电气组件的老化速度,使机器运行处于最佳状态。

电气专用热交换器

❈ 技术参数

bg

A)开口铁芯机


设备型号

RCW800-250

RCW1400-400

钢片宽度

40~250 mm

100~400 mm

模具直径

Φ120-750 mm

Φ150-1350 mm

最大铁芯外径

Φ800 mm

Φ1400 mm

钢片厚度

0.18 ~ 0.50 mm

0.18 ~ 0.50 mm

放料速度

0-80m/min

0-80m/min

两侧精度

            <0.5mm

<0.5mm

伺服轴数

3

3

放料机

1

1

电压需求

380VAC, 50/60Hz

380VAC, 50/60Hz

气压需求6kgf/cm26kgf/cm2

功率

10 KW

15KW

耗电量

2 KWH

3 KWH

界面语言

简体中文/English

简体中文/English

设备尺寸 (LxWxH)

2500 x 1200 x1700 mm

3600 x 1400 x1800 mm

设备重量

1950 kg

2580 kg


B)放料机


设备型号

RCW1400-400

最大材料外径

1200mm

涨缩范围

450-508mm(Standard)

最大负载

1000kg

最快放料速度

80m/min

设备尺寸 (LxWxH)

1700x800x1350mm

设备重量

950KG

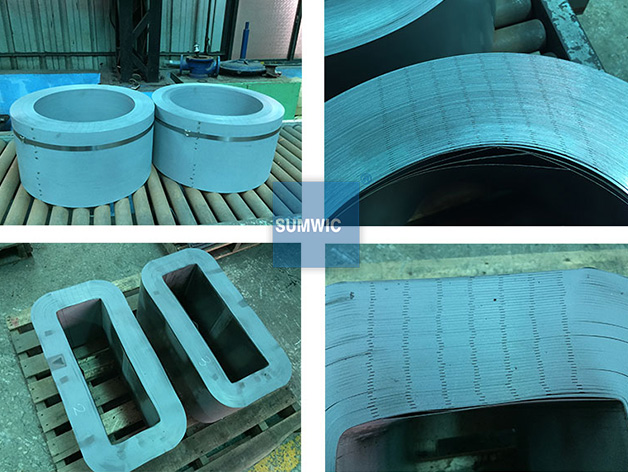

❈ Product Show
