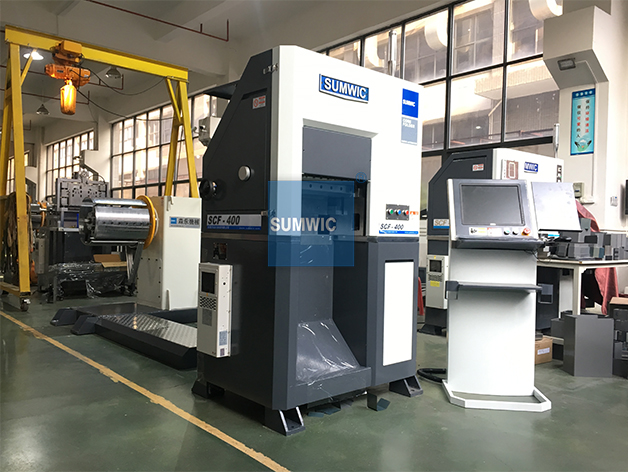

SCF-400 铁芯剪折机

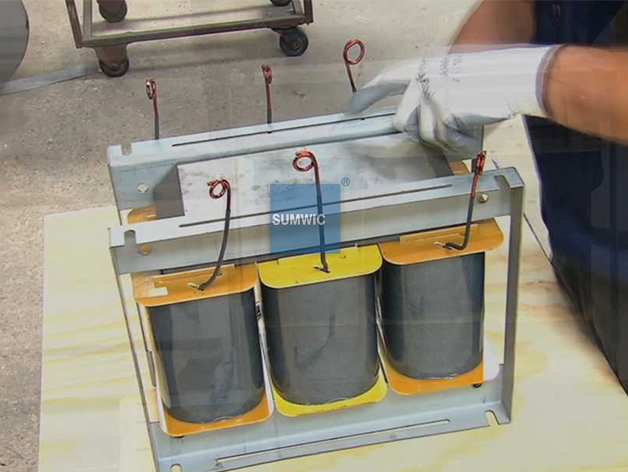

SCF系列铁芯剪折机是森永公司经过10多年的设计，研发，生产及销售的铁芯设备。全机采用世界名牌进口配件,包括日本Panasonic伺服系统及台湾研华工业计算机，台湾伺服减速机，台湾Hiwin精密丝杆导轨滑块，全机使用欧日进口轴承及其他欧日电器配件，计算机自动化生产，自动送料，折角，切断。可加工片料宽度20-400mm，片料厚度0.18-0.50mm，长度公差±0.1mm。整机性能可靠、剪切精度高，速度可调，适合干变和油变的铁芯制造，同时，适合单相矩形铁芯，三相矩形铁芯，三相立体铁芯，矩形四框铁芯的生产。

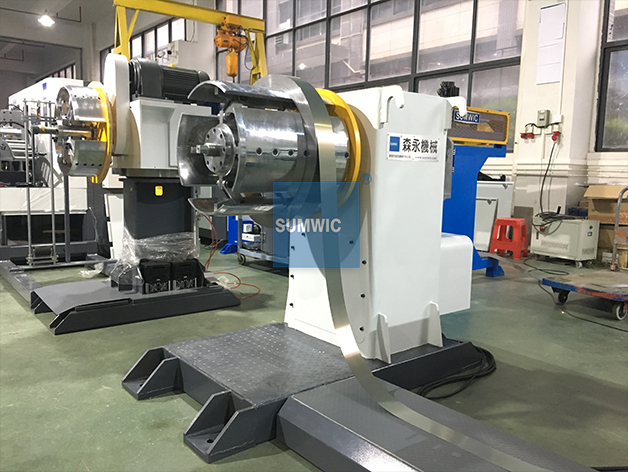

自动放料机采用优质钢材制造，动力采用进口马达,其噪音小,功效高.转盘速度可变频调节,可与主机做最好的速度配合。具有正反转功能，方便回收材料.同时，放料机具有电动式涨缩功能，适合不同内径的原材料。

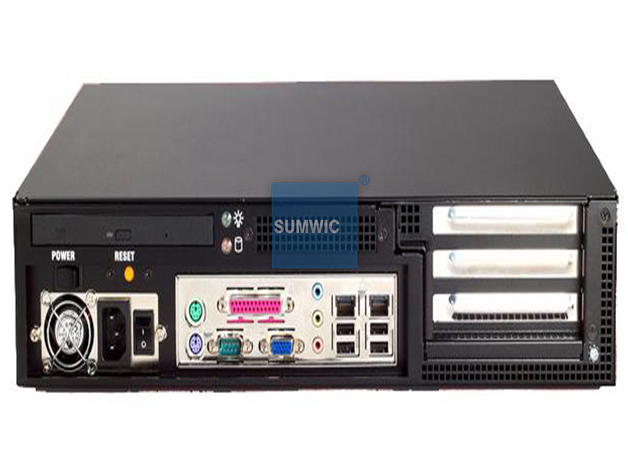

使用工业级计算机控制系统，比传统使用的PLC更为强大，无法比拟的运算速度。因内存巨大，功能可以无容量限制的加入，软体的更新也是快捷方便。电脑为工业级别，可承受恶劣环境高低温及震动，仍然保持高效能运作。

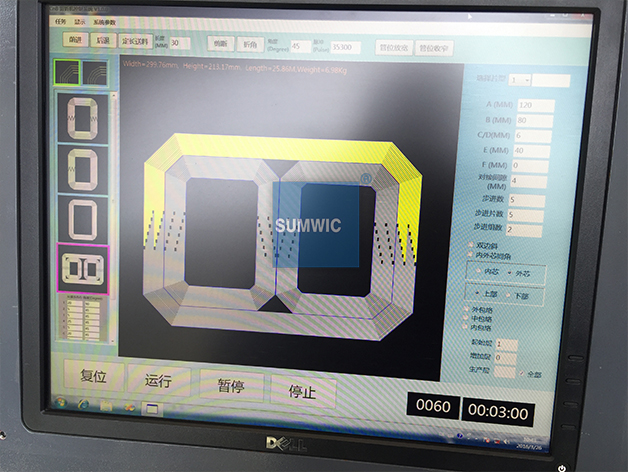

打开软件，在主界面上选铁芯类型，角度类型，并输入所需尺寸，便能自动运算出铁芯的大小，组数，片数，间隙。可内存20种规格铁芯参数，需要制作时，只需从库里调出来用即可。

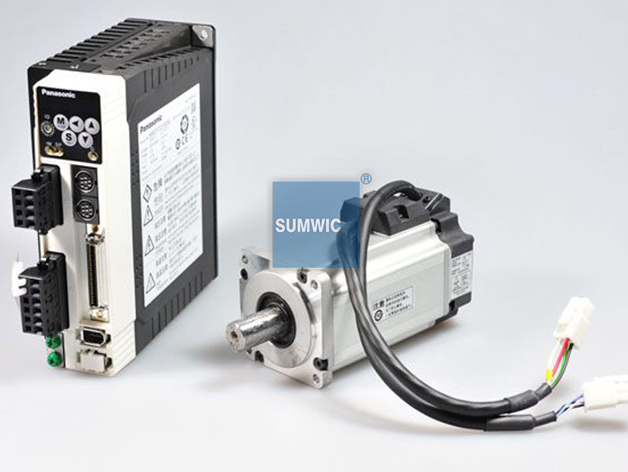

工控机伺服系统，在速度与精度大大提升下独立完成以下动作：
第一轴：送料滚筒伺服电机 – 配合精密加硬镀铬滚筒把片料准确地送到不同位置加工。
第二轴：剪刀伺服电机– 为切刀提供动力。
第三轴：折角伺服电机 – 为折刀提供动力，改变行程可调不同的角度。

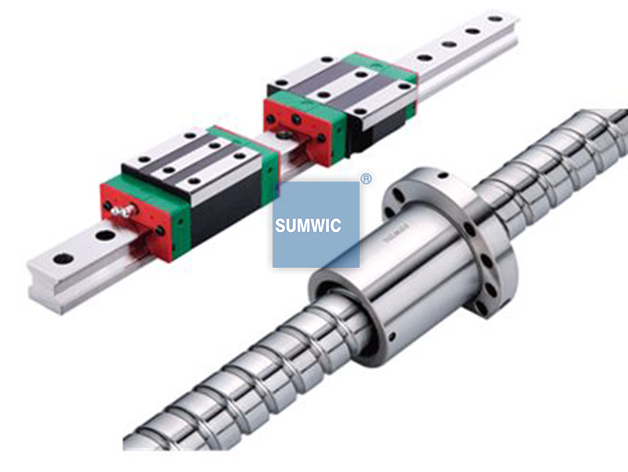

选用台湾Hiwin（上银）精密滚珠丝杆及缧母，具有高效率及可逆性、零背隙及高刚性、高导程精度寿命可预测、低起动扭矩及顺畅度的特性，为设备提供极佳的精度及耐用性。
直线导轨及滑块均是台湾Hiwin（上银）制造，为四列式单圆弧牙型接触直线导轨，具备高刚性、高负荷的特性，同时具备四方向等负载特色、及自动调心的功能， 可吸收安装面的装配误差，得到高精度的诉求。

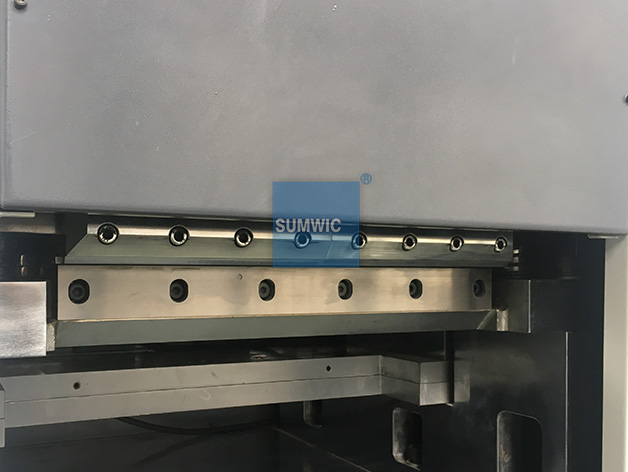

切断刀和折角刀选用最好的钨钢合金材料制作，每次刀具研磨之后可保证100万次的剪切。钨钢合金刀具具有很强的耐磨性，相比于其他的高速工具钢更具耐高温性能。刀刃比其他刀具更加锋利，剪片更加整齐美观，而且刀具的耐高温性允许更高的剪切速度。

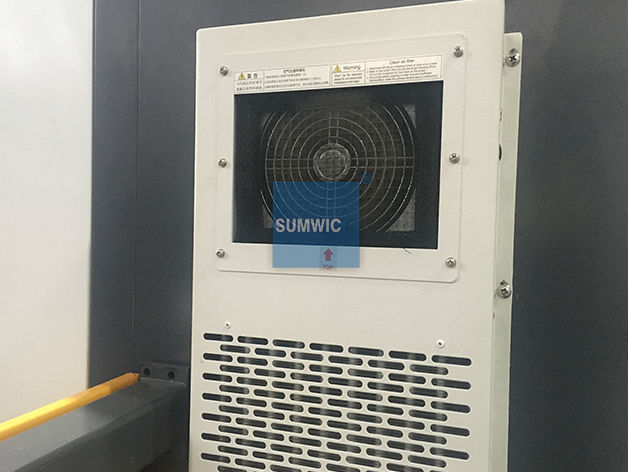

为了减低控制柜内的温度，因此增加了专用的热交换器降温，减慢电气组件的老化速度，使机器运行处于最佳状态。
