SC-200 直剪线

SC-200 直剪线

产品名称:直剪线
产品型号:SC-200
品牌:SUMWIC
钢片宽度:25-200mm
钢片厚度:0.18-0.5mm
打孔直径:Φ8-20mm
长度公差:±0.1mm
功率:3KW
产地:东莞


❈主要特征

1)计算机自动化剪切矩形片,实现全功能叠片铁芯制造,提供高精度,高效能生产。
2)自动送料,冲孔,切断,以及计长补偿功能,在自动生产过程中同时完成。片料宽度25-200mm,孔径 Φ8-20mm, 毛刺: ±0. 02mm,剪切速度≥200片/每分钟。
3)人机界面软件清晰易用,控制系统写有多项自动运算功能,输入基本呎吋数据便可生产。
4)所有移动动作或剪切动力皆为全电式控制,避免因气压不稳定至使机器故障。机器耗能少,运行速度高且稳定。

❈机器简介

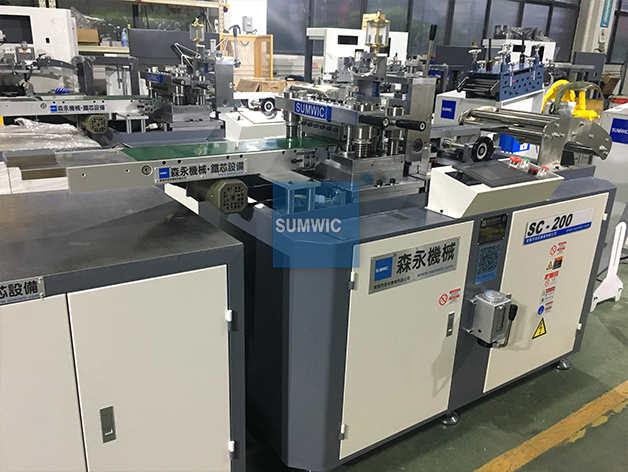

直剪机

森永机械研发制造SC-200型硅钢横剪机,主要的工作原理是利用合金模具90度快速冲切取向或者无取向硅钢带,应用于逆变器叠片铁芯和UPS不间断电源铁芯。

主要特点:

计算机自动化生产,结构紧凑,高效能,低成本,高精度 +/- 0.02mm的公差。

剪切速度快,最快可达200片/每分钟。

直剪机
理料台
理料台

钢片在剪切之后,传送带在马达的带动下将钢片运送到理料台,理料台处安装电子称,方便操作人员对叠片称重。

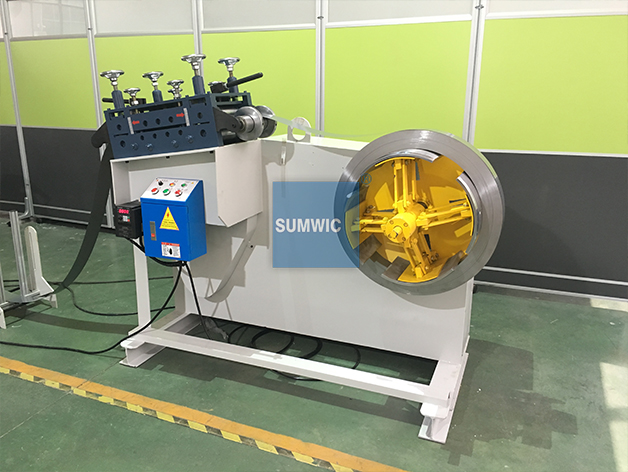

放料机

自动放料机采用优质钢材制造,动力采用进口马达,其噪音小,功效高.转盘速度可变频调节,可与主机做最好的速度配合。具有正反转功能,方便回收材料.同时,放料机具有电动式涨缩功能,适合不同内径的原材料.此外,放料机处安装材料整平装置,保证送料的平整度。

放料机

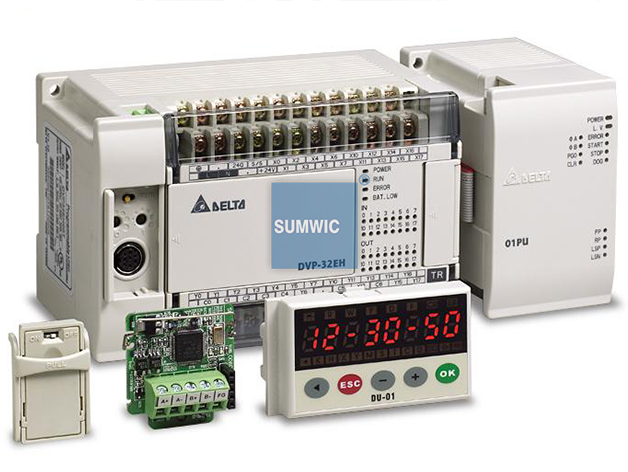

台湾台达PLC控制系统
台湾台达PLC控制系统

使用高性能Delta台湾DVP-E Series 控制系统,其内部存储程序,执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程。

HMI 彩色触幕屏

人机界面采用MCGS (昆仑通态) 7吋彩色触幕屏,高弹性设计外观,搭载强大Cortex-A8处理器,极大提高数据处理和图像显示,可轻松安装嵌入式应用环境,接口软件清晰易用。

HMI 彩色触幕屏
台达伺服电机
台达伺服电机

使用Delta(台达)伺服电机独立完成相应的动作。
针对现在工业自动化市场对于运动控制的高性能标准要求,满足设备开发商和系统整合商对于精准定位控制的渴望,台达秉持着精益求精的态度,推出ASDA-A2高性能型伺服驱动系列产品。内置运动控制模式,支持多种轴控操作需求. 此外,相比于以前的伺服电机,ASDA-A2系列的设计结构更加紧凑,体积更小,质量更轻,更加节能。

钨钢剪切刀具

直剪机的剪切刀具选用最好的钨钢合金材料制作,每次刀片研磨之后可保证100万次的剪切。钨钢合金刀具具有很强的耐磨性,相比于其他的高速工具钢更具耐高温性能。刀刃比其他刀具更加锋利,剪片更加整齐美观,而且刀具的耐高温性允许更高的剪切速度。

钨钢剪切刀具
精密冲孔模具
精密冲孔模具

冲孔模块,设计独特,操作简单,孔径可调(8-20mm)4个高精度的导向孔和设计独特的模组,冲孔和维修简单方便,无需专业人员的培训。

❈ 技术参数

bg


A)直剪机


设备型号

SC-200

SC-300

钢片宽度

25~200 mm

25~300 mm

钢片厚度

0.1 ~ 0.5 mm

0.1 ~ 0.5 mm

打孔直径

Ø 8 ~ Ø 20mm

Ø 8 ~ Ø 25mm

剪切长度

20-9999mm

20-9999mm

长度精度

±0.1 mm (<1000mm)

±0.1 mm (<1000mm)

毛刺

≤0.02mm

≤0.02mm

伺服轴数

打孔机构

1

1

剪刀机构

1

1

电子秤

0-200KG

0-200KG

电压需求

380VAC, 50/60Hz

380VAC, 50/60Hz

功率

3 KW

4 KW

界面语言

简体中文/English

简体中文/English



 设备尺寸 (LxWxH)

Main Unit: 1500 x 1050 x1300 mm

Main Unit: 1600 x 1100 x1400 mm

Working Table: 1200 x 800 x860 mm

Stacker: 1200 x 800 x860 mm

Decoiler: 1700x 900 x 1400 mm

Decoiler:1700x 900 x 1400 mm

 设备重量

Main Unit: 950 kg

Main Unit:1050 kg

Working Tabler: 200 kg

Stacker:  250 kg

Decoiler: 750kg

Decoiler: 800 kg

安装尺寸

6.0x1.0m

7x1.2m


B)放料机


设备型号

SC-200

材料最大外径

1000mm

涨缩范围

450-508mm (标准)

最大负载

800kg

最快放料速度

30m/min

设备尺寸 (LxWxH)

1700x900x1400mm

设备重量

750KG
