SCRV-340 横剪线

SCRV-340 横剪线

产品名称:横剪线
产品型号:SCRV-340
品牌:SUMWIC
钢片宽度:30-340mm
钢片厚度:0.23-0.35mm
打孔直径:Φ8-25mm
长度公差:±0.1mm
功率:22KW
产地:中国东莞


❈主要特征

1)计算机自动化剪切边柱,轭片,正中柱,偏角中柱,矩形片。单片二、三、四和五接缝,纵向、横向2-7级步进片,每步可剪1-3片实现全功能变压器制造,提供高精度,高效能生产。
2)自动送料,冲孔,冲V,切断,收料以及计长补偿功能,在自动生产过程中同时完成。
3)人机界面软件清晰易用,控制系统写有多项自动运算功能,输入基本呎吋数据便可生产。
4)所有移动动作或剪切动力皆为全电式控制,避免因气压不稳定至使机器故障。机器耗能少,运行速度高且稳定.

❈机器简介


横剪机

SCRV系列横剪线是森永公司经过10多年的设计,研发,生产及销售的叠片铁芯设备。全机采用世界名牌进口配件,包括日本Panasonic伺服系统及PLC计算机,台湾伺服减速机,德国Rexroth力士乐及台湾Hiwin精密丝杆导轨滑块,全机使用欧日进口轴承及其他欧日电器配件,计算机自动化生产,自动送料,冲孔,冲V,切断,收料以及计长补偿功能。 片料宽度30-300mm,长度公差 ±0.1mm,剪切速度≥70片/每分钟. 整机全电动运行、动作灵敏、工作性能可靠、剪切精度高,适合干变和油变的叠片剪切,同时,可以满足容量25KVA-4000KAV范围的变压器生产,是生产叠片铁芯的理想设备。

横剪机

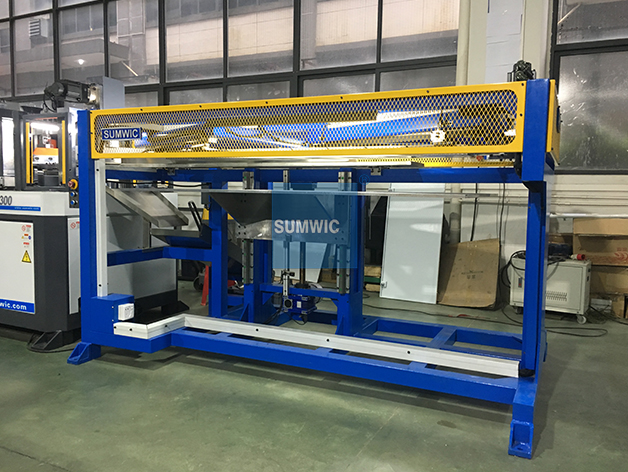

收料机
收料机

由于剪切后的钢片有左右之分,钢片在剪切之后,磁性机械手会吸取钢片且自动堆放在落料台的左右,落料台由马达带动可以上下移动。

当生产进行时,其落料台的上下动作由主计算机控制。

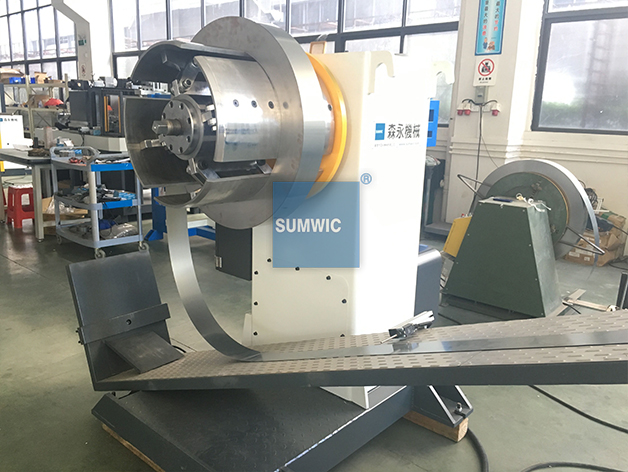

放料机

自动放料机采用优质钢材制造,动力采用进口马达, 其噪音小, 功效高。

转盘速度可变频调节,可与主机做最好的速度配合,具有正反转功能,方便回收材料。

同时,放料机具有电动式涨缩功能,适合不同内径的原材料。



放料机

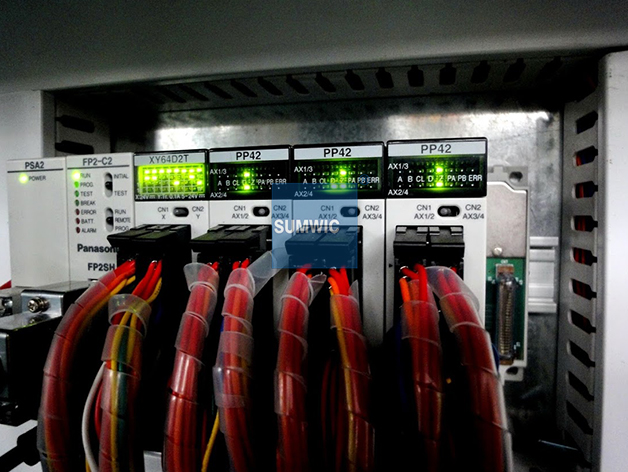

日本松下PLC控制系统
日本松下PLC控制系统

使用高性能Panasonic松下FP Series 控制系统,指令周期以0.001秒处理20000步程序,为现今行内最快, 超高级别的运算实现了超高速处理。
其内部存储程序,执行逻辑运算、顺序控制、定时、计数与算术操作等面向用户的指令,并通过数字或模拟式输入/输出控制各种类型的机械或生产过程.

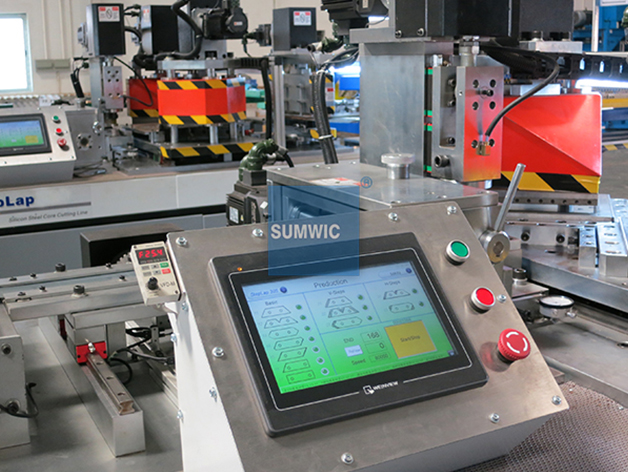

台湾威纶触幕屏

人机界面采用台湾Weinview (威纶) 15吋彩色触幕屏, 高弹性设计外观, 搭载强大ARM9 400MHz处理器,极大提高数据处理和图像显示, 可轻松安装嵌入式应用环境,接口软件清晰易用。

台湾威纶触幕屏

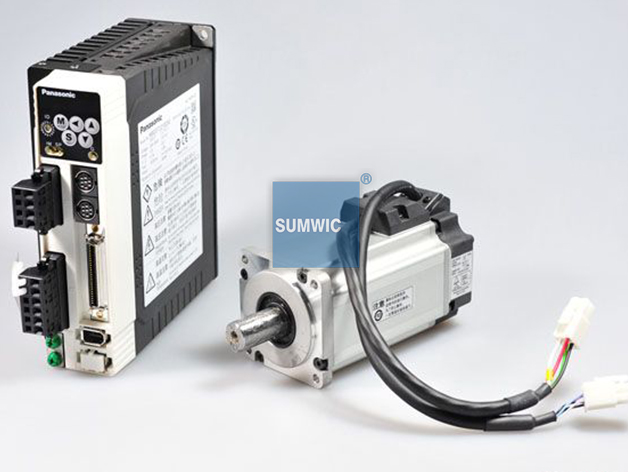

日本松下伺服电机及减速机
日本松下伺服电机及减速机

使用Panasonic(松下)12轴伺服电机独立完成相应的动作。
5Mbpulse/s的高速通信,实现超高精度的位置控制。比传统500Kpulse/s更快更稳定, 而且大大减少轴与轴之间互相干扰的问题。全面升级后的伺服系统,速度和精度得到极大的提升。此外,相比于以前的伺服电机,该系列的设计结构更加紧凑,体积更小,质量更轻,更加节能。
使用SESAME (台湾世协)精密伺服专用减速机,具有高效率,低背隙,低噪音等特点。

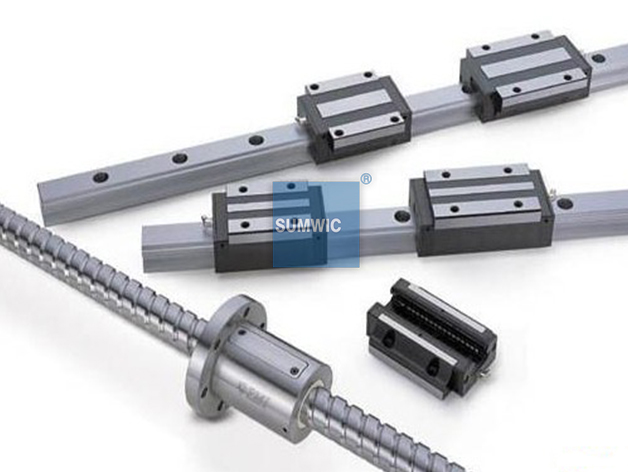

运动组件

本机采用德国Bosch Rexroth博世力士乐精密滚珠丝杆(德国制造)及大量台湾Hiwin精密滚珠丝杆缧母,具有高效率及可逆性、零背隙及高刚性、高导程精度寿命可预测、低起动扭矩及顺畅度的特性,为设备提供极佳的精度及耐用性。
直线导轨及滑块均是台湾Hiwin(上银)制造,为四列式单圆弧牙型接触直线导轨,具备高刚性、高负荷的特性,同时具备四方向等负载特色、及自动调心的功能, 可吸收安装面的装配误差,得到高精度的诉求。

运动组件

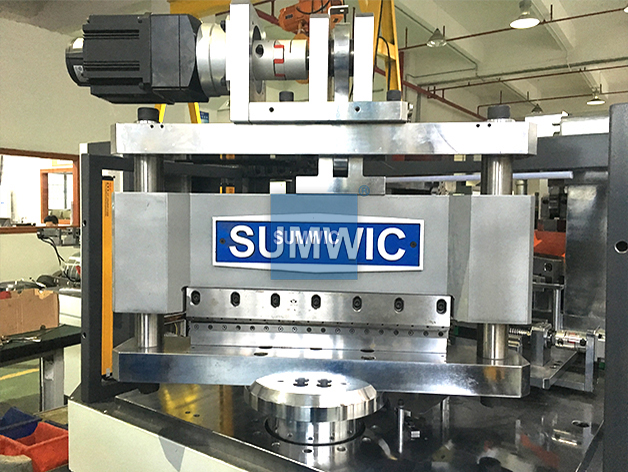

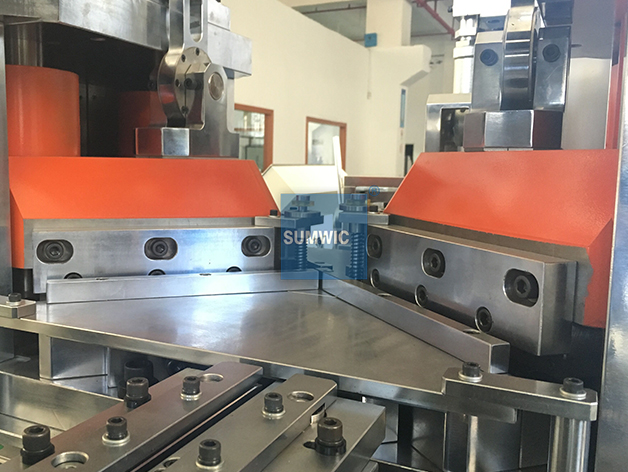

钨钢摆刀设计
钨钢摆刀设计

使用Sumitomo 日本住友零间隙伺服减速机,使摆头做90度角精确旋转。

刀具选用最好的钨钢合金材料制作,每次刀片研磨之后可保证100万次的剪切。钨钢合金刀具具有很强的耐磨性,相比于其他的高速工具钢更具耐高温性能。刀刃比其他刀具更加锋利,剪片更加整齐美观,而且刀具的耐高温性允许更高的剪切速度。

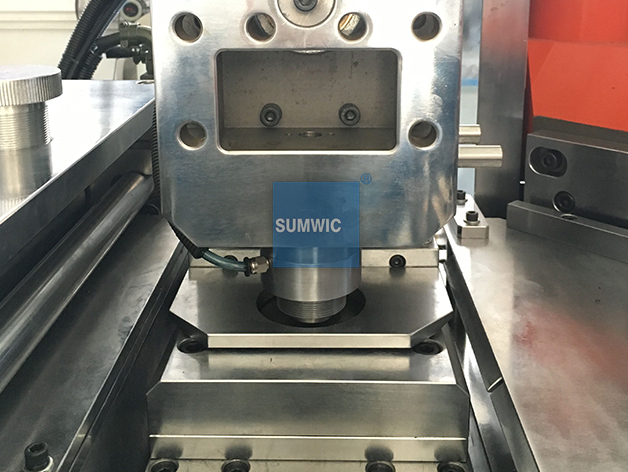

移动冲孔设计

利用智能数控技术,新增移动冲孔功能,使得调节材料中心位置更加容易;增加冲偏心孔功能,距离可任意调节,极大地增加剪片的多样性,丰富了产品线;还使得更换模具变得更加方便快捷。


移动冲孔设计
双V冲移动设计
双V冲移动设计

机器采用独有双V冲 + 旋转摆刀设计 , 可大大缩短机器长度 , 实现多功能高速剪切。
同时可以冲切不同的片型,满足不同的变压器设计需求。

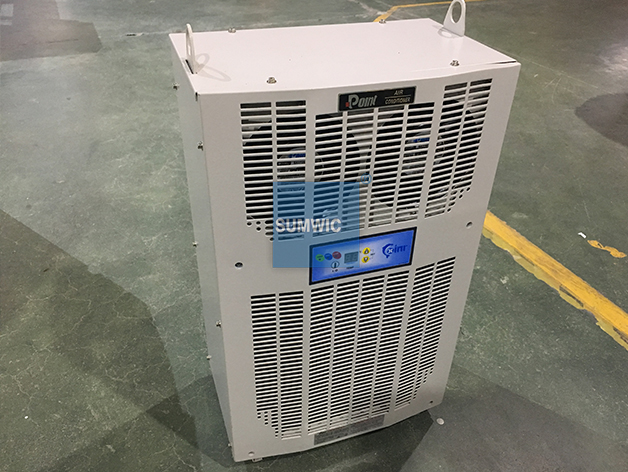

电气柜专用空调

为了减低控制柜内的温度,因此追加了专用的空调降温,减慢电气组件的老化速度,使机器运行处于最佳状态。


电气柜专用空调

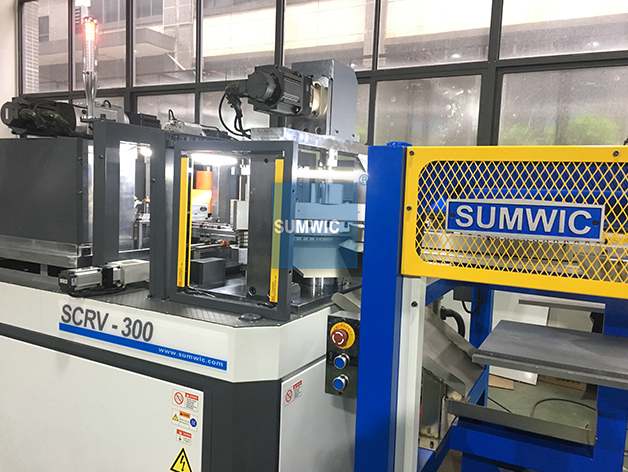

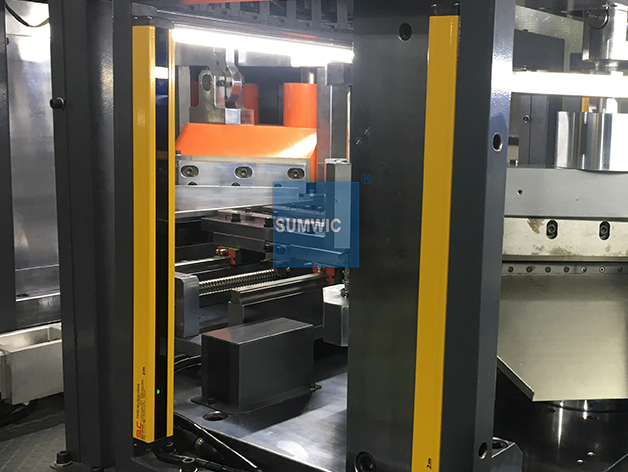

其他安全装置
其他安全装置

在旋转摆刀的两边加装两对松下光幕传感器,提高操作人员的安全性保护。
设备增加了防卡装置有效防止材料输送中被卡死, 减低对送料滚筒, 伺服电机及减速机的伤害。

❈ 技术参数

bg


A)横剪机


设备型号

SCRV-240

SCRV-340

SCRV-440

钢片宽度

30~240 mm

30~340 mm

40~440 mm

钢片厚度

0.23 ~ 0.35 mm

0.23 ~ 0.35 mm

0.23 ~ 0.35 mm

打孔直径

Ø 8 ~ Ø 25mm

Ø 8 ~ Ø 30mm

Ø 8 ~ Ø 35mm

生产速度

0-200m/min

0-200m/min

0-200m/min

长度精度

±0.1 mm (<1000mm)

±0.2 mm (>1000mm)

±0.1 mm (<1000mm)

±0.2 mm (>1000mm)

±0.1 mm (<1000mm)

±0.2 mm (>1000mm)

毛刺

≤0.02mm

≤0.02mm

≤0.02mm

伺服轴数

8 Sets

8 Sets

8 Sets

冲孔机构

1

1

1

冲V 机构

1

1

1

剪切机构(摆刀)

1

1

1

剪切片形45度,90度,135度45度,90度,135度45度,90度,135度

收料手臂

2

2

2

电压需求

380VAC, 50/60Hz

380VAC, 50/60Hz

380VAC, 50/60Hz

功率

18 KW

22 KW

24KW

耗电量

1.2KWH

1.5KWH

2.0KWH

界面语言

Chinese/English

Chinese/English

Chinese/English



 设备尺寸(LxWxH)

横剪机: 2600 x 1250 x1700 mm

横剪机: 3200 x 1250 x1700 mm

横剪机: 3500 x 1500 x1700 mm

收料机: 2500 x 1300 x1400 mm

收料机: 2600x1300x1400 mm

收料机: 3200 x 1600 x1400 mm

放料机: 1640x 1000x 2100 mm

放料机: 1640x1000x2100mm

放料机: 1640x 1000x2100mm




设备重量

Main Unit: 2800 kg

Main Unit: 3500 kg

Main Unit: 3800 kg

Stacker:  1150kg

Stacker:  1250kg

Stacker:  1450kg

Decoiler: 2510kg

Decoiler: 2510kg

Decoiler: 2510kg

安装尺寸

8.5x2m

10.5x2m

12.5x2m


B)双头放料机


设备型号

SCRV-340

类型双头

涨缩形式

液压

最大材料宽度340mm

最大材料外径

1200mm

涨缩范围

450-508mm (标准)

最大负载

2000kg

最高放料速度

80m/min

设备尺寸 (LxWxH)

1640x1000x2100 mm

设备重量

2510KG

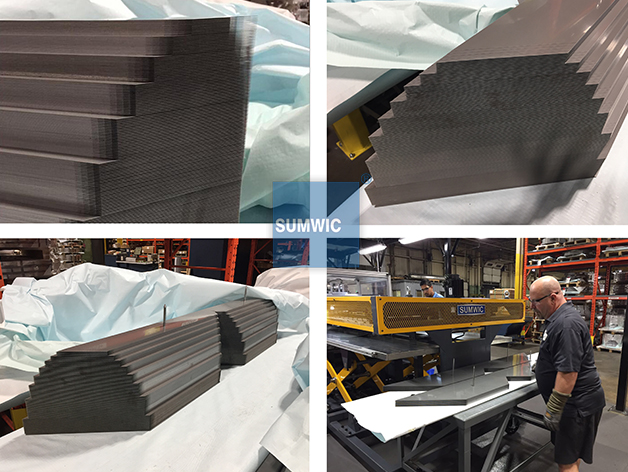

❈ Product Show
